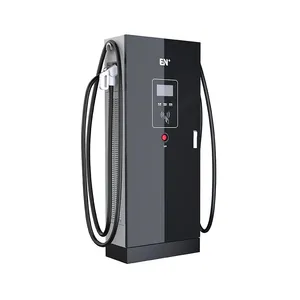

30kW一体式直流充电桩 非车载充电机 均充轮充快慢充 基本介绍

DC030K-AG-00是EN+科技推出的一款双枪一体式30KW直流桩，自适应200-500V输出电压，40A输出电流，适用于中小型乘用车快充。

DC030K-AG-01是EN+科技推出的一款双枪一体式30KW直流桩，自适应300-7500V输出电压，60A输出电流，适用于大型客车/公交等快速补电。

产品集功率变换、充电控制、人机交互控制、通讯、计费计量等于一体，并具有良好的防尘、防水功能，防护等级达到IP54，可在户外安全的运营和维护。充电桩的功率变换单元遵循模块化设计原则，可以灵活配置成30kW到60kW等功率输出，满足不同容量的电动汽车充电需求。产品系列涵盖单枪，双枪均充功率输出，是户外快速直流充电值得信赖的选择。

30kW一体式直流充电桩 均充轮充快慢充 产品性能

1、高效低谐波，A类品质：系统效率≥94.5%，功率密度***，设备能耗低，能源利用***。充电模块采用有源功率因数校正技术，谐波干扰≤5%，功率因数高达0.99，符合***A级设备要求。

2、模块化设计，稳定可靠：系统采用多模块并联输出方式，配置灵活，维护方便，单模块故障不影响系统，***提高系统可靠性和稳定性。

3、全方位保护，运行安全：具有输入、输出、部件自检及操作连接保护，输入过/欠压保护，直流输出过压/短路保护，模块过热/故障保护，绝缘保护，充电桩与电池连接检查等多重保护功能。确保系统***运行，有效防止意外情况发生。

4、宽电压输出，使用方便：根据不同的应用需要，有两种规格充电模块： 150V-550V、200V-750V，宽度范围可调，满足不同蓄电池组端电压的充电需要，可供不同电压等级的电动汽车充电。

30kW一体式直流充电桩 均充轮充快慢充 主要功能模块介绍

壹丨充电模块

电动汽车直流充电桩支持与监控系统通信，机内参数可通过CAN接口由上级监控单元设定或调节控制。装置内电源模块采用软开关技术，效***、电磁兼容性好，内置CPU控制，工作稳定可靠。具有输入过/欠压保护、输出过流保护、输出过压保护、输出短路保护、过温保护及告警功能，模块并联工作，具有均流控制功能。

贰丨人机交互界面

可选择自动设定方式和手动设定方式两种。

1、自动设定方式是在充电过程中，充电桩依据蓄电池管理系统提供的数据动态调整充电参数，执行相应操作，自动完成充电过程。

2、手动设定方式是主要有按时间充电、按金额充电、按电量充电、按功率充电，充电桩采用手动设定方式时，有明确的操作指示信息。

显示输出功能：

实时显示充电电压、充电电流、SOC、充电时间、计量计费、电池信息等多种信息。

1、在手动设定过程中显示人工输入信息。

2、在出现故障时显示相应的提示信息。

3、能对应显示充电桩各状态下的相关信息。

4、能显示监控单元输出的其它相关信息。

5、能显示电动汽车的电池信息。

参数设置

能接收远程监控平台的参数设置指令，同时操作人员可在本地通过密码进入设置界面，设置过/欠压保护阈值、过流保护阈值、充电费和服务费标准等参数。

自检

上电时，充电桩自检，检查内容包括桩体、时钟、供电情况、存储空间等。

能通过状态指示灯或显示屏显示故障信息，同时形成故障情况信息记录。

软件升级

有主站监控系统的支持软件远程和本地升级，没有主站监控系统的支持本地升级。

数据传输与存储

a）传输

充电桩预留数据接口，用于采集上传充电桩使用和收费信息数据以及充电桩故障数据。

b）存储

交易数据以记录形式保存在非易失性存储器内。

***存储数据的正确、连续、完整、有效。

保留不少于10000条的记录空间，在交易记录存储时，充电桩能及时进行数据采集和上传。

结算功能

充电桩具有预付费储值卡结算功能。

能够读取充电储值卡数据和电能计量信息。

能实现手机APP或其他客户端付费。

控制功能

充电监控单元能适应充电机各种运行方式，实现恒流限压充电→恒压充电→停止充电的正确充电流程。

告警功能

充电桩直流输出异常、电源模块告警/故障、直流输出过/欠压、直流输出过流、充电桩输入侧开关跳闸/熔断器熔断、充电监控单元与分区监控模块通讯中断、监控单元故障等充电桩故障时，监控单元能发出告警信息，并通过通讯口输出充电桩显示屏上。

事件记录功能

充电桩故障、充电开始/结束时间等均有事件记录，存储数据具有掉电保持功能。

操作权限功能

充电桩有操作权限密码管理功能。管理员可以通过密码设置充电桩参数和查看充电数据。

对时功能

充电桩能接收运营管理系统的对时命令进行对时，满足PPS（秒脉冲）、PPM（分脉冲）对时要求。

包装、运输和存储

1) 包装：桩体用拉丝膜绑紧防护，四周有泡沫支撑保护，外用木箱包装；整流模块单独包装，四周有泡沫支撑，外用发泡纸箱包装。

2) 运输：产品在运输过程中不应有剧烈的震荡、撞击和倒置，以免损坏产品。

3) 存储：产品购买后如需存储，须放置在干燥、通风性能良好的室内场所，不可倒置。

订货须知及售后服务

订货须知

1) 必须了解设备的应用场合及用途，填写客户需求表；

2) 订货时提供产品名称、型号、规格、系统参数和配置要求；

3) 用户对设备有特殊使用环境或技术要求时，请与厂方技术人员协商，签订协议。

售后服务

在用户遵守保管、安装、使用和运行的条件下，产品的保质期为12个月，即自通过验收之日起的12个月内（如果产品需存储，则以客户签收之日起的12个月内），产品因生产制造质量不良而发生的损坏或无法正常使用，生产单位有责任为使用单位免费进行维修、调试或更换零部件。

附件清单

1) 配套设备例如某些常用器件的备份、安装操作工具等可根据客户需求进行配备。

2) 技术文件：《使用说明书》、合格证、保修卡、出厂检验报告。
